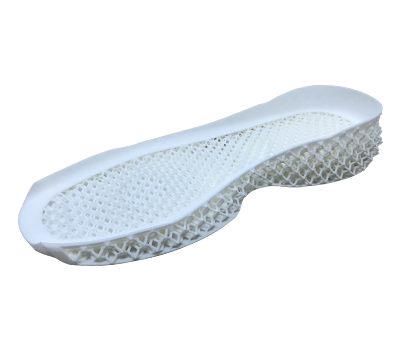

материал TPU Precimid1130 92A (Термопластичный полиуретан) TPM3D
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Свойства материала | Метод тестирования | Результат измерений | |
| Насыпная плотность | ASTM D1505 | 0,457 г/см³ | |
| Плотность слоя порошка в процессе аддитивного производства | ASTM D1895 | 0,6 г/см³ | |
| Цвет детали | Визуальный | Белый | |
| Плотность порошка при печати | ISO 1183 | 1,2 г/см³ | |
| Водопоглощение | 23℃，24ч | <0,5% | |
| Твердость по Шору | ISO 868 | 88 | |
| Модуль упругости при изгибе (температура 20℃) | ISO 6721-1 | 72 MПа | |
| Модуль упругости при изгибе (температура 60℃) | ISO 6721-1 | 27 MПа | |
| Прочность на растяжение (направление x) | DIN 53504 | 20 MПа | |
| Относительное удлинение (направление x) | DIN 53504 | 267% | |
| Стойкость к истиранию | ISO 4649 | 31 мм3 | |
| Сила сжатия (направление x) | ISO 604 | 33 МПа | |
| Модуль силы сжатия (направление по оси x) | ISO 604 | 15 МПа | |
| Температура размягчения по Вика | ISO 306 | 90℃ | |
| Температура плавления | ISO 11357 | 160℃ | |
| Однородность порошка D 10 | Лазерная дифракция | 20 мкм | |
| Однородность порошка D 50 | Лазерная дифракция | 50 мкм | |
| Однородность порошка D 90 | Лазерная дифракция | 105 мкм |
