SLS 3D-ПЕЧАТЬ СОКРАЩАЕТ ДО 70% ВРЕМЕНИ НА ИССЛЕДОВАНИЯ И РАЗРАБОТКИ В ПОТРЕБИТЕЛЬСКОЙ ЭЛЕКТРОНИКЕ

07.05.26

Глобальная сфера потребительской электроники — это поле битвы, где выживание зависит от скорости реакции и адаптации к ежедневно меняющемуся рынку. Итерации продуктов и инновации происходят ежемесячно, предпочтения пользователей меняются еженедельно. Игрок, который быстрее всего превратит блестящую идею в надёжный продукт- первым получает рыночное преимущество.

Потребительская электроника. Фото TPM3D

В этой гонке скорости и инноваций, традиционное производство часто является серьезным ограничением. В то же время - аддитивное производство, широко известное как 3D-печать, фундаментально меняет рабочие процессы исследований, разработок и производства новых продуктов.
Среди этих технологий селективного лазерного спекания - SLS 3D-печать, обладающая уникальными преимуществами в изготовлении изделий сложной геометрии, функциональных прототипов - становится мощным движущей силой для инновационного дизайна и гибкого производства в секторе потребительской электроники.

Рынок потребительской электроники стоимостью триллион долларов

Промышленность потребительской электроники — настоящий мировой экономический титан.
По данным Grand View Research, мировой рынок потребительской электроники оценивался более чем в 1, 2 триллиона долларов США в 2024 году и, по прогнозам, вырастет до 1,7 триллиона к 2030 году, с устойчивым годовым темпом роста (CAGR) 6,6% с 2025 по 2030 год.
От смартфонов в карманах и умных часов на запястьях, до игровых консолей в центрах развлечений и робот-пылесосов — потребительская электроника глубоко интегрирована в каждый уголок современной жизни.

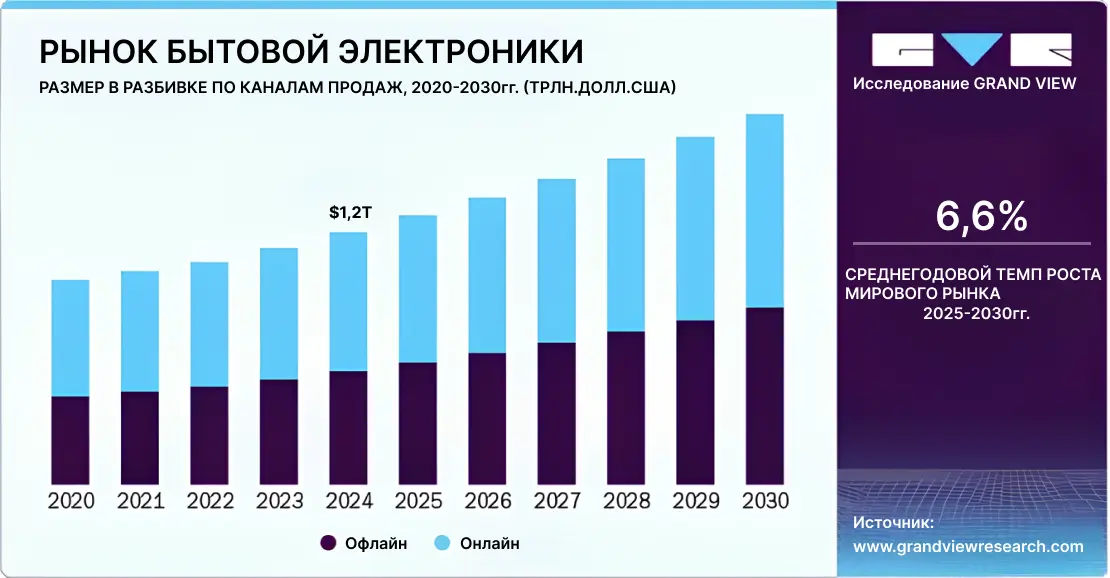

Размер рынка потребительской электроники на 2025-2030 годы. Источник: Grand View Research

Этот рынок не только огромен, но и ярко характеризуется следующими основными трендами:

• Быстрые итерации:
Короткие жизненные циклы продукта и высокая частоты обновления продуктов.
• Дизайн-ориентированность:
Эстетика, эргономика и опыт взаимодействия с пользователями — основные конкурентные преимущества.
• Высокая функциональная интеграция:
Необходимость вмещать больше компонентов и сложных функций во всё более компактные пространства.
• Высокий спрос на персонализацию:
Растущий интерес потребителей к уникальным дизайнам и индивидуальным продуктам.
• Чувствительность к стоимости:
Ожесточённая рыночная конкуренция делает контроль над затратами первоочередным приоритетом.

Эти тренды предъявляют огромные требования к исследованиям и разработкам продукции, дизайну, прототипированию и малосерийному / пилотному производству — делать «быстро, качественно и экономически эффективно» - давно стали в этой сфере отраслевыми стандартами.

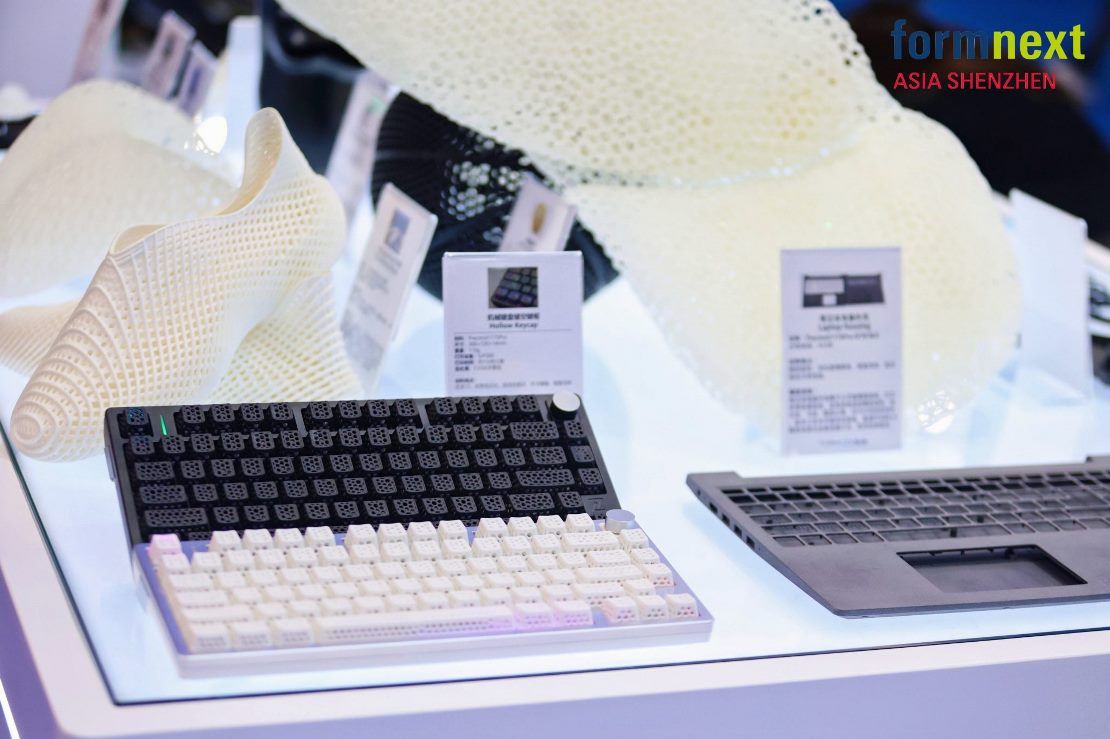

3D-напечатанные клавиши (кейкапы), корпус клавиатуры и корпус для ноутбука. Фото TPM3D

3D-печать: прорыв в исследованиях и производстве потребительской электроники

Столкнувшись с длительными циклами, высокими затратами и отсутствием гибкости традиционного производства (например, литья под давлением) при работе со сложными конструкциями, быстрой итерацией и небольшими партиями производства, 3D-печать предлагает эффективный путь в развитии новых продуктов, в частности:

• Ускоряет итерацию проектирования:
Получить физические прототипы в течение нескольких часов или дней, значительно сокращая циклы валидации проекта.
• Позволяет создавать сложные геометрии:
Легко создавать полые, решётчатые структуры внутренних каналов и другие формы, которые сложно или невозможно изготовить традиционными методами.
• Функциональная интеграция и валидация:
Печатать собранное изделие с движущимися частями или внутренними конструкциями для функционального тестирования.
• Гибкость для мелкосерийного производства:
Позволяет быстро, экономично и эффективно производить индивидуальные детали или небольшие партии запасных/конечных деталей без высоких финансовых затрат на изготовление пресс-форм.
• Снижает стоимость и риски:
Позволяет проверить конструкции изделий перед массовым производством, что значительно снижает затраты на ошибки.
Среди различных технологий 3D-печати (таких как FDM, SLA) SLS выделяется своими уникальными технологическими характеристиками, предлагая незаменимые преимущества в потребительской электронике.

Селективное лазерное спекание SLS: уникальные преимущества при печати сложных и прочных изделий

Технология SLS использует мощный лазер для выборочного спекания частиц нейлонового порошка слой за слоем, формируя твёрдый 3D-объект. Его основные преимущества для потребительской электроники особенно заметны:
Практически полная свобода дизайна
Неспечённый порошок естественным образом поддерживает деталь во время печати, устраняя необходимость создании поддержек. Что позволяет создавать изделия сложной геометрии, полые конструкции (например, внутренние каналы, лёгкие сотовые конструкции, сложные крепления), что проблематично напечатать с помощью других 3D-технологий, требующих печать поддержек.

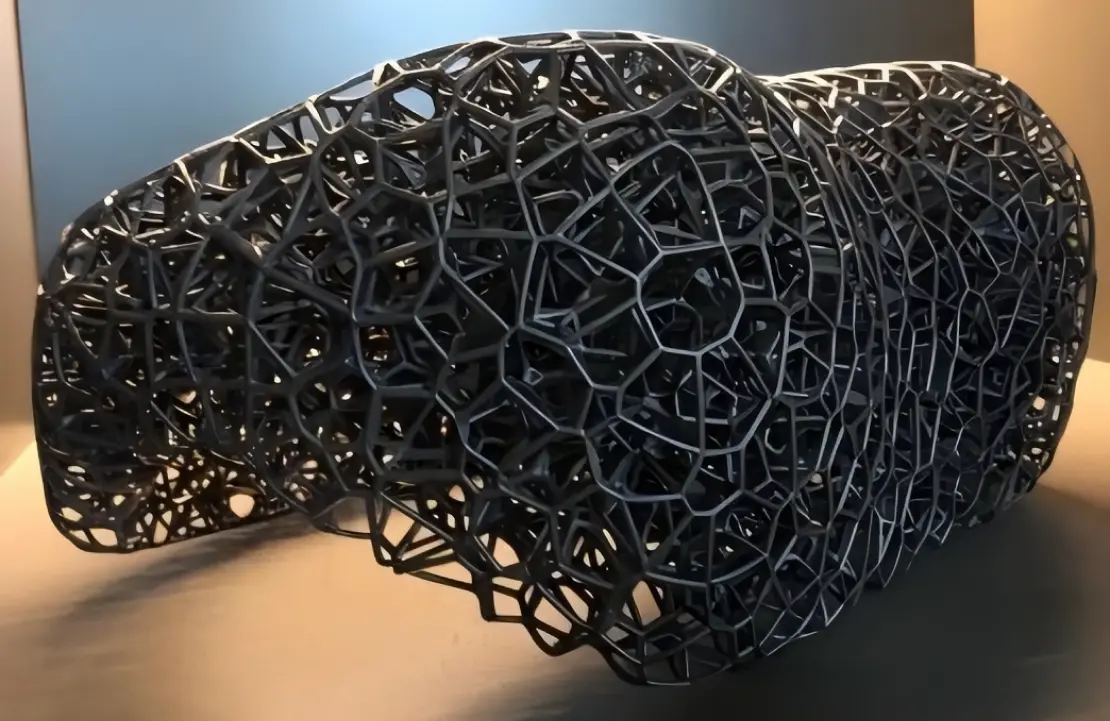

Cложной решётка, напечатанная по технологии SLS. Фото TPM3D

Высокие механические свойства
SLS-детали обычно изготавливаются из нейлона (PA12, PA11) — конструкционных пластиков, широко используемых в традиционном производстве. Эти материалы обладают высокой прочностью, долговечностью, а их ударная вязкость сопоставима с литыми деталями или даже превосходят их в определенных аспектах.
Хорошая термо- и химическая стойкость позволяет этим деталям выдерживать функциональные испытания, нагрузки и агрессивные воздействие внешней среды – все эти свойства обеспечивает SLS – изделиям широкое применение в ряде отраслей.

Превосходное качество
Готовые детали имеют однородную, слегка зернистую поверхность, высокую точность и хорошую изотропию. Они подходят для конечных применений и могут быть сглажены паром, химическими составами или окрашенными, что делает поверхность идеального качества.

Высокоэффективное прототипирование и производство

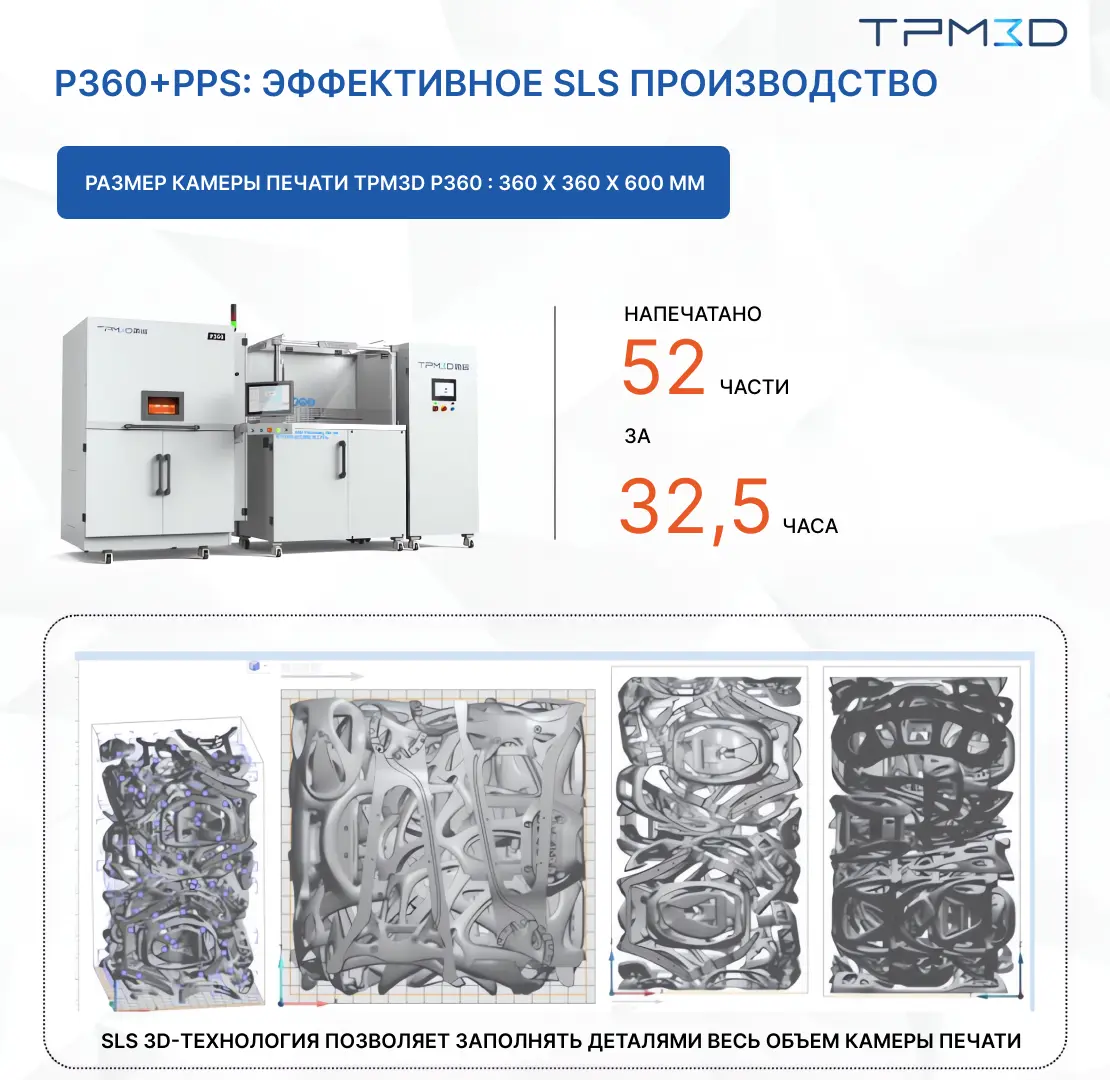

Благодаря уникальному принципу сплавления порошкового слоя в SLS, детали могут располагаться по всей высоте камеры печати по оси – Z, что позволяет изготовить одновременно большой объём мелких деталей или нескольких деталей среднего размера за один печатный цикл, снижая себестоимость и повышая эффективность использования оборудования.

Широкая линейка современных материалов
Нейлоновый порошок (преимущественно PA12), стабилен и обеспечивает хорошую биосовместимость (подходит для контакта с кожей).
Доступны различные модифицированные порошки полиамида, включая негорючие, стекло и углеродонаполненные и другие. Помимо нейлона, можно печатать и другими полимерами, такими, как TPU и PP.
Эти преимущества делают технологию SLS идеальным выбором для производства потребительских электронных компонентов со сложными внутренними конструкциями, которые должны выдерживать высокие функциональные нагрузки и иметь уникальные конструкции, такие как корпуса, кронштейны, кнопки, внутренние конструктивные детали и пр.

Применение SLS в потребительской электронике

Прототип 3D-печатного корпуса мыши
При оказании помощи бренду периферийных устройств в разработке эргономичной мыши, где формы корпуса часто предполагают сложные, свободно изогнутые поверхности, SLS-принтеры TPM3D позволили быстро создать высокоточные прототипы.

Это, в свою очередь, позволило проектировщикам провести несколько этапов эргономической оценки, проверить конструкцию сборки и провести тестирование изделия с помощью пользовательских фокус-групп за очень короткое время, что сократило цикл итераций и ускорило выход изделия на рынок.

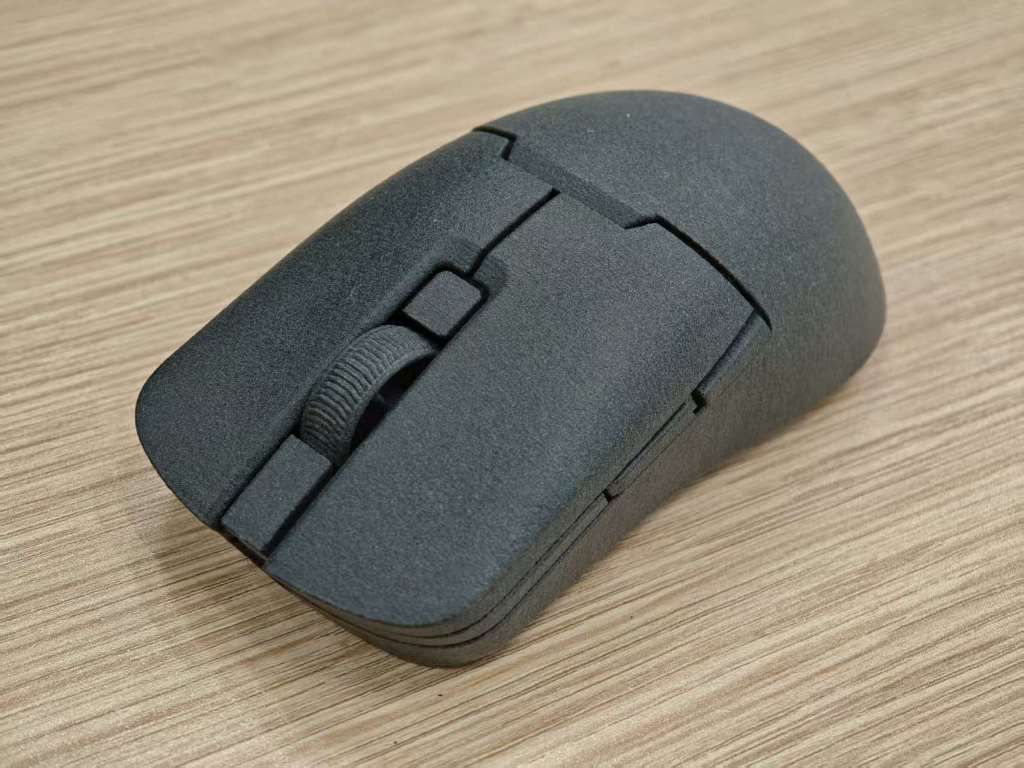

Прототип корпуса мыши, напечатанный на 3D-принтере с использованием технологии SLS. Фото TPM3D

Полые, светопропускающие механические клавиши клавиатуры
Механические клавиатуры, известные своей высокой долговечностью и тактильной чувствительностью по сравнению с мембранными, являются необходимым инструментом для миллионов пользователей ПК, геймеров, а так же для динамично-развивающемуся рынку индивидуальных клавиатур.
Для создания уникальной игровой атмосферы дизайнеры придумали клавиши с полыми светопроводящими структурами для усиления световых эффектов.
Традиционное литье под давлением не могло реализовать такую конструкцию.

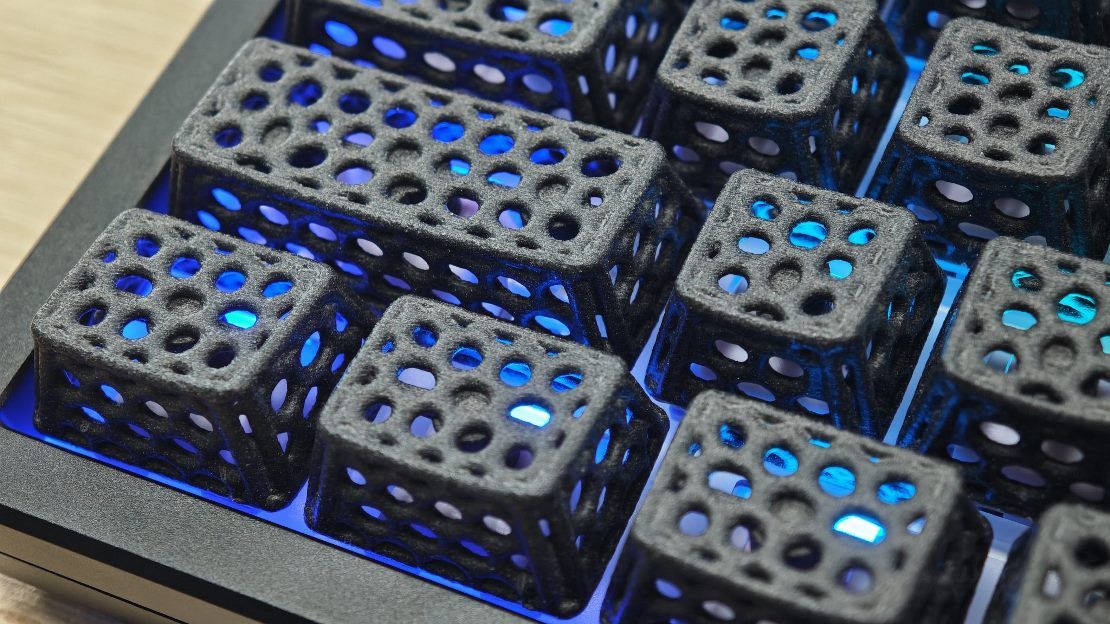

Полые механические клавиши клавиатуры со светопропускающим сигналом, напечатанные в 3D-принтере с использованием технологии SLS . Фото TPM3D

TPM3D использовал технологию SLS для печати клавиш со сложной решёткой и эргономичный корпус клавиатуры с высоким качеством.

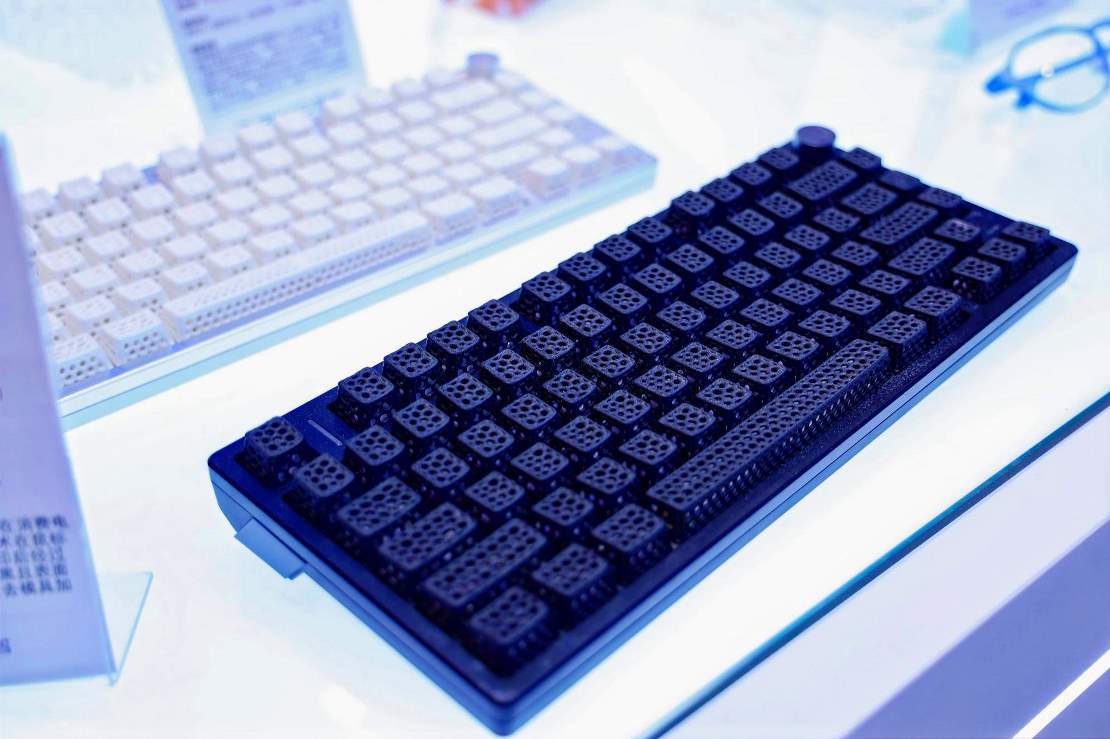

Механическая клавиатура с 3D-печатными клавишами. Фото TPM3

C помощью химического сглаживания - клавиатура стала гладкой, гидрофобной и тактильно дружелюбной, что сделало её пригодной для использования в качестве конечного продукта.
Используя 3D-печать для итерации дизайна - полный цикл проектирования-печати-валидации занимает всего 2-3 дня, что увеличивает скорость итераций почти на 70% по сравнению с традиционными методами, т.е. значительно ускоряет процесс исследований и разработок.

Итерация исследований и разработок корпуса электроинструментов
Производитель электроинструментов, разрабатывавший новое портативное устройство, нуждался в корпусе, интегрирующем сложные внутренние конструкции (вентиляционные отверстия охлаждения, защелки в аккумуляторном отсеке, ударные ребра), способный выдерживать некоторый удар.

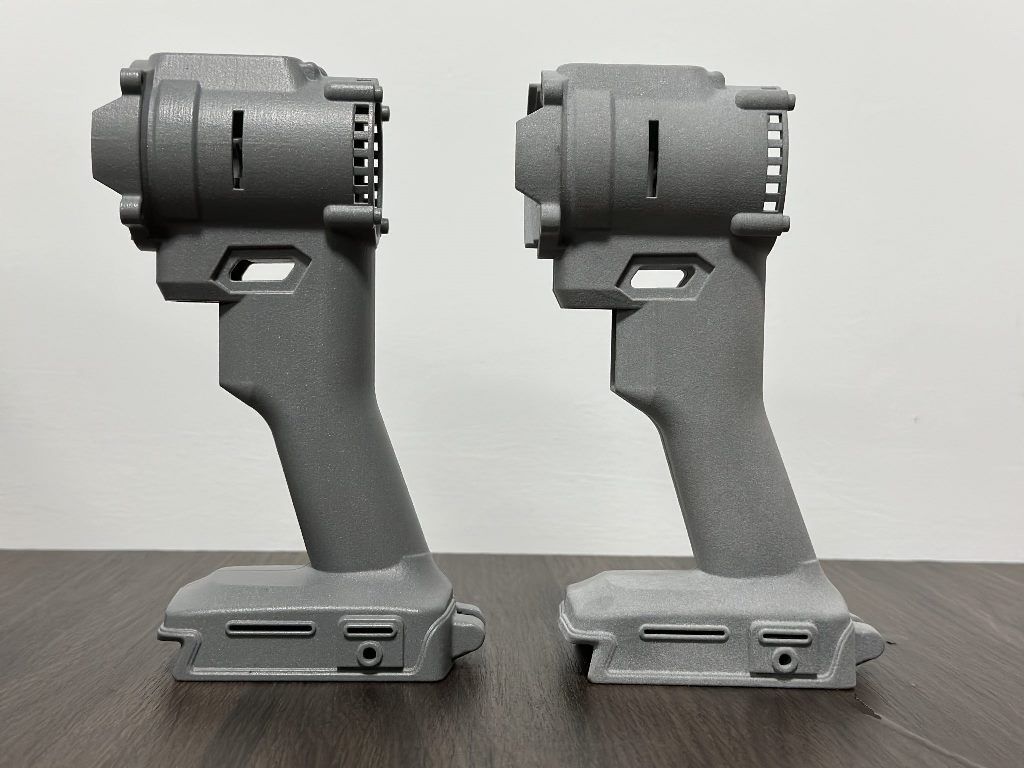

Прототип корпуса электроинструмента, напечатанный на 3D-принтере с использованием технологии SLS. Фото TPM3D

Функциональные прототипы, напечатанные на TPM3D с использованием SLS, не только точно воспроизводили сложную геометрию, но и, благодаря прочности нейлонового материала, позволяли инженерам проводить реальные испытания на падение и оценивать тактильные ощущения.

Это позволило быстро оптимизировать конструкцию, избежав дорогостоящих модификаций пресс-формы.

Проверка конструктивной сборки крышки ноутбука C/D
В компактном дизайне C-образной крышки (со стороны клавиатуры) и D-крышки (основание) участвуют многочисленные крепления, винтовые стойки, отверстия портов и внутренние ребра жесткости.
Использование TPM3D SLS для печати прототипа сборки крышки C/D за один печатный цикл - позволило инженерам провести реальные сборочные тесты с критически важными компонентами, такими как материнская плата, аккумулятор и термомодуль.

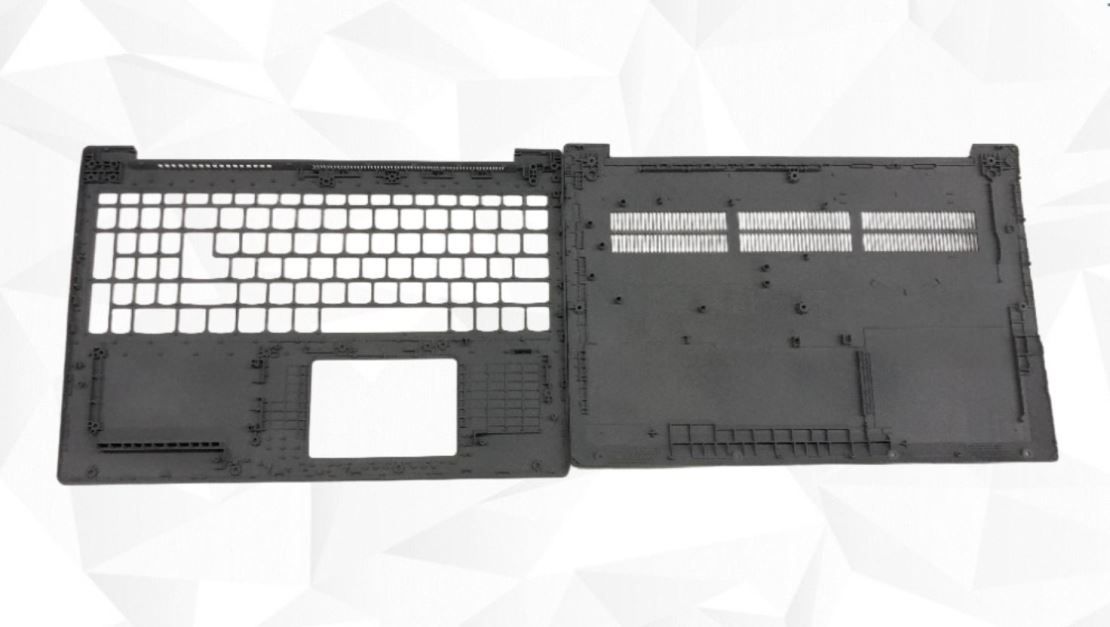

3D-печатная крышка ноутбука с помощью с технологии TPM3D SLS. Фото TPM3D

Это помогло выявить и устранить возможные проблемы, такие как неровные зазоры, недостаточная прочность винтов и другие, обеспечив начало массового производства изделия.

Перспективы на будущее: SLS открывает широкие возможности в потребительской электронике

По мере развития материаловедения, SLS-технологии и постобработки – растет и потенциал использования SLS технологии в потребительской электронике:

• Инновационные материалы:
Материалы для SLS становятся все более совершенными, прочными, с высокой термостойкостью, прозрачностью, гибкостью и даже токо-проводимостью. Они отвечают все более высоким требованиям к безопасности, производительности и специальным функциям (например, гибкие носимые компоненты, интегрированные антенны и пр.). Высокоэффективные материалы, такие как PEEK и PEKK, обладают значительным потенциалом для снижения затрат ряда изделий уже в ближайшем будущем.
• Мелкосерийное производство:
Для индивидуальных товаров (например, лимитированных корпусов для наушников, персонализированных игровых контроллеров), запасных частей по требованию или аксессуаров с коротким сроком службы отсутствие пресс-формы делает SLS идеальным инструментом для производства небольших партий конечных деталей, особенно сложной конфигурации.
• Интегрированные функциональные структуры:
Свобода проектирования SLS позволяет интегрировать охлаждающие структуры (каналы), амортизирующие конструкции (решётки) и электромагнитные экранирующие конструкции в одном компоненте, реализуя интегрированный функциональный и конструктивный дизайн для повышения производительности и надёжности продукции.
• Автоматизированная постобработка:
Автоматизированные решения для извлечения порошка и обработки поверхности ещё больше повышают эффективность и стабильность SLS - производства, приближая его к стандартам массового продукта.
• Принятие устойчивого развития:
Высокая перерабатываемость нейлонового порошка SLS (в системах TPM3D они могут достигать >80% для повторного использования) значительно снижает количество отходов по сравнению с традиционными производствами, что соответствует растущей экологической составляющей в индустрии потребительской электроники.

Таким образом, SLS 3D-печать - это не просто мощный инструмент для быстрого прототипирования, но и производственная технология для изготовления сложных функциональных структур, которая позволяет значительно ускорить запуск новых продуктов, включая производство индивидуальных товаров.

Компания Аврора Карбон Технолоджи - официальный партнер производителя SLS 3D-принтеров и расходных материалов TPM3D в РФ и странах таможенного союза.

С оборудованием TPM3D можно ознакомиться по ссылке

Компания также предлагает услуги SLS 3D-печати на собственном производстве - ссылка

3D-ЦЕНТР аврора-3D

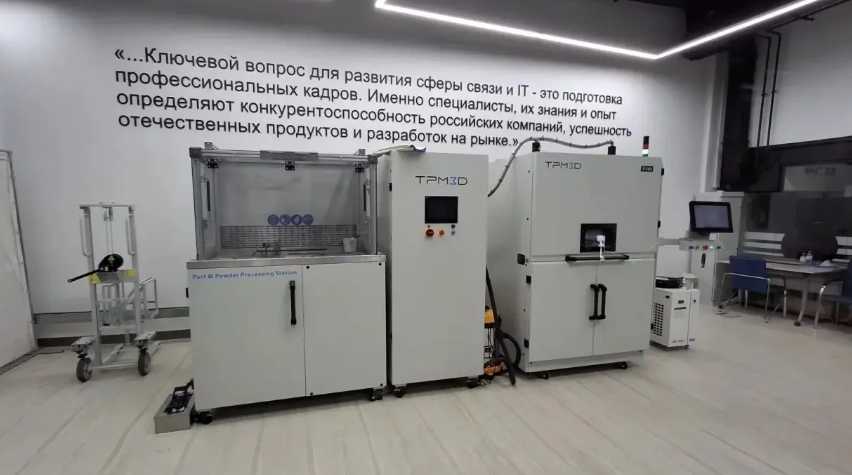

Печатная система, включающая 3D-принтер TPM3D P360
